　　在PLC编程的世界里，大家最熟悉的莫过于梯形图（LAD）和结构化文本（ST/SCL）。它们形象、易懂、应用广泛，是初学者与工程师的主流选择。

　　但在IEC61131-3标准中，其实还存在一种被许多人忽视的编程语言——SFC（Sequential Function Chart，顺序功能图）。这种语言并不新鲜，却因其强大的流程可视化能力与模块化思想，正在被越来越多的工业控制工程师重新关注。

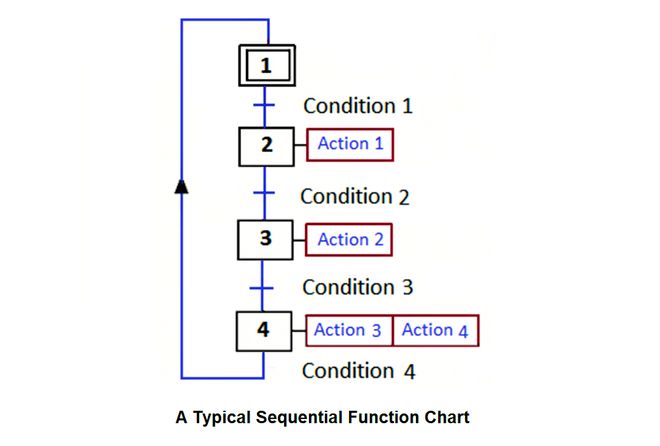

　　SFC（顺序功能图），又称“状态转移图”或“功能表图”，是一种图形化的控制流程描述语言。它专为PLC控制系统而生，用于表达自动控制逻辑中的执行步骤、状态变化和转换条件。

　　SFC是IEC61131-3标准定义的五种PLC编程语言之一，与梯形图、功能块图、指令表、结构化文本并列。

　　以“图形+逻辑条件”的方式清晰地呈现系统的工作流程。它能将复杂的控制逻辑分解为一个个“可视化的状态”，每个状态对应一个独立的操作或任务，使程序更加直观、层次分明。

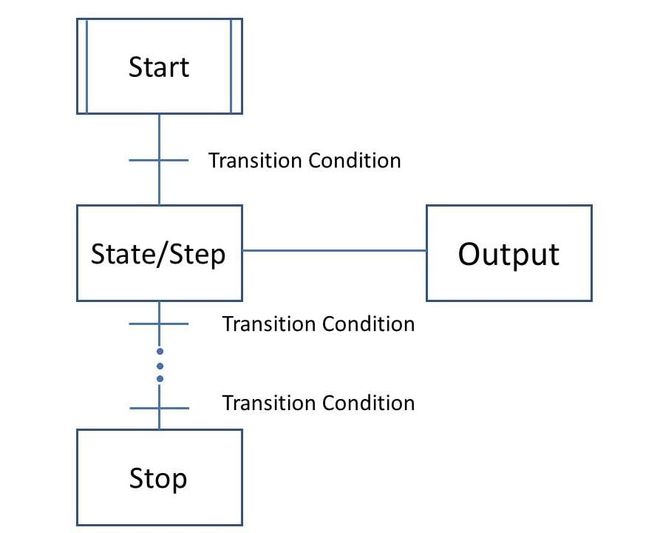

　　转移条件决定系统何时从一个状态跳转到另一个状态，通常用短横线或箭头连接两个状态步。只有当条件满足（如传感器信号到位、计时完成等），流程才会进入下一个状态。

　　很多人在用梯形图或ST语言编程时，会将逻辑拆成多个“步骤”或“阶段”，例如：

　　而SFC则将这种逻辑可视化。它用“图”的形式展示程序的执行顺序，使整个流程——从启动、运行、停止到复位——一目了然。

　　当你需要调试或排查问题时，只需观察图形化的状态变化即可快速定位问题，大大提升开发与维护效率。

　　假设我们有一个PLC系统，要控制三个独立工位。每个工位都有手动与自动模式，当进入自动运行时，需要实现以下逻辑：

　　或用寄存器法（如D10、D20、D30）分别表示不同工位的状态。虽然能实现功能，但逻辑层次繁琐，维护困难。

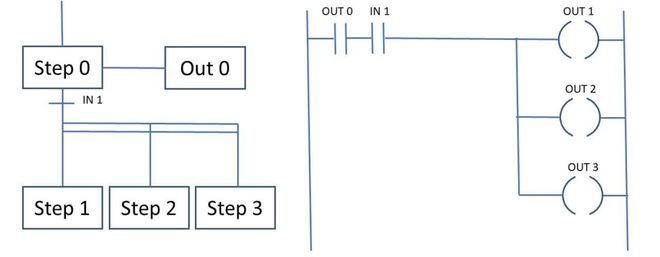

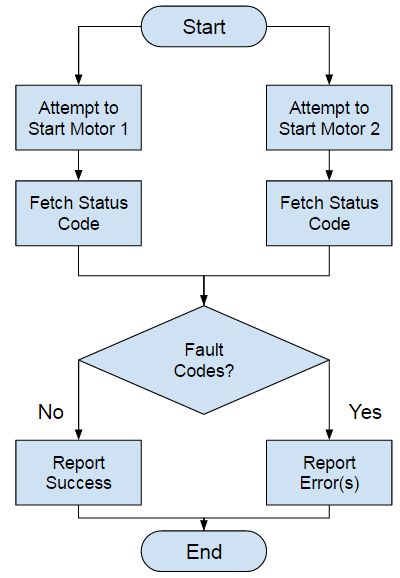

　　而采用SFC顺序功能图，我们可以直接用三个并行分支分别表示三个工位的控制逻辑。

　　每个分支既可独立运行，也能在上层逻辑中统一管理启动与停止信号。 这种方式不仅清晰可读，而且极易扩展，适合复杂、多工位、多模式的控制系统。

　　在自动化控制系统越来越复杂的今天，掌握SFC不仅能让你编程更高效，也能让你的PLC项目更易于管理与交接。
